ADC31RF80設計用于高信噪比 (SNR)，并在大輸入頻率范圍內提供-155dBFS/Hz的噪聲頻譜密度以及動態范圍。
概述：

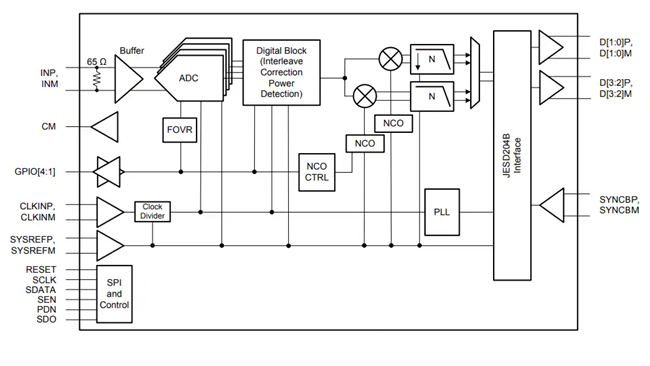

ADC31RF80IRMP是一款14 位 3GSPS 射頻采樣寬帶接收器和反饋集成電路，其輸入頻率高達4GHz及以上。ADC31RF80設計用于高信噪比 (SNR)，并在大輸入頻率范圍內提供-155dBFS/Hz的噪聲頻譜密度以及動態范圍。帶有片上終端的經緩沖的模擬輸入可在整個寬頻率范圍內提供統一輸入阻抗，并最大程度地降低采樣和保持毛刺脈沖能量。該器件包含一個雙頻帶數字降頻轉換器 (DDC) ，每個DDC最多有3個獨立的16位數控振蕩器 (NCO) 用于相位相干跳頻。支持JESD204B串行接口，具有基于第1子類的確定性延遲，使用數據速率高達12.5Gbps，多達4個通道。ADC31RF80的工業溫度范圍為–40°C至+85°C。
特征：
14位3GSPS ADC
噪聲基底：-155dBFS/Hz
射頻輸入支持高達4.0GHz
孔徑抖動：90fS
頻譜性能 (fIN=900MHz, –2dBFS)：
SNR：61.4dBFS
SFDR：71dBc HD2、HD3
SFDR：76dBc最差雜散
頻譜性能（fIN=1.85GHz，–2dBFS）：
SNR：58.5dBFS
SFDR：65dBc HD2、HD3
SFDR：75dBc最差雜散
片上數字降頻轉換器：
高達2個DDC（雙頻帶模式）
每個DDC多達3個獨立的NCO
片上輸入鉗位，用于過電壓保護
可編程片上功率檢測器，含支持AGC的報警引腳
片上抖動
片上輸入終端
輸入滿量程：1.35VPP
支持多芯片同步
JESD204B接口：
基于第1子類的確定性延遲
4通道支持（12.5Gbps時）
總功率耗散：3.2W（3.0GSPS 時）
72引腳VQFN封裝 (10mm×10mm)
應用：
多載波GSM蜂窩基礎設施基站
電信接收器
DPD觀測接收器
回程接收器
射頻中繼器和分布式天線系統
