深圳市明佳達電子有限公司[供應] TI 射頻采樣收發器 AFE7700IABJ AFE7700 4 通道發送、4 通道接收、2 通道反饋、600MHz 至 6GHz、四個 PLL、通用射頻收發器
AFE7700IABJ器件說明
AFE7700IABJ器件是一款高性能的多通道收發器，集成了 四條直接上變頻發送器鏈、四條直接下變頻接收器鏈和 兩條寬帶射頻采樣數字化輔助鏈（反饋路徑）。發送器 鏈和接收器鏈的高動態范圍使高性能無線收發器系統得 以實現。
AFE7700IABJ的低功率耗散和大規模通道集成特性使器件 能克服多天線和相控陣系統的功率和尺寸限制。寬帶和 高動態范圍反饋路徑可以幫助發送器鏈中的功率放大器 和 IQ 校正進行數字預失真 (DPD)。串行器/解串器的 高速度可減少傳入和傳出數據時所需的通道數。
AFE7700IABJ器件特性
? 基于直接上變頻架構的四路發送器：
– 每個鏈的射頻傳輸帶寬高達 600MHz
? 基于 0-IF 下變頻架構的四路接收器：
– 每個鏈的射頻接收帶寬高達 200MHz
? 基于射頻采樣 ADC 的反饋鏈：
– 射頻接收帶寬高達 600MHz
? 射頻頻率范圍：600MHz 至 6GHz
? 用于 TX 和 RX LO 的四路寬帶分?jǐn)?shù) N PLL 和 VCO
? 專門用于生成數據轉換器時鐘的整數 N PLL、VCO
? JESD204B 和 JESD204C 串行器/解串器接口支持：
– 8 個高達 29.5Gbps 的串行器/解串器收發器
– 8b/10b 和 64b/66b 編碼
– 16 位、12 位、24 位和 32 位格式
– 子類 1 多器件同步
? 封裝：17mm × 17mm FCBGA，間距 0.8mm
AFE7700IABJ產品應用
? 相控陣?yán)走_(dá)
? 國防無線電
? 無線通信測試
? 矢量信號收發器 (VST)
? 電子對抗戰

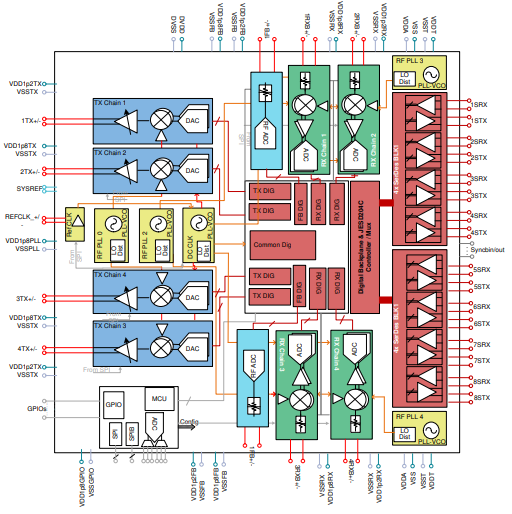

AFE7700IABJ 方框圖
