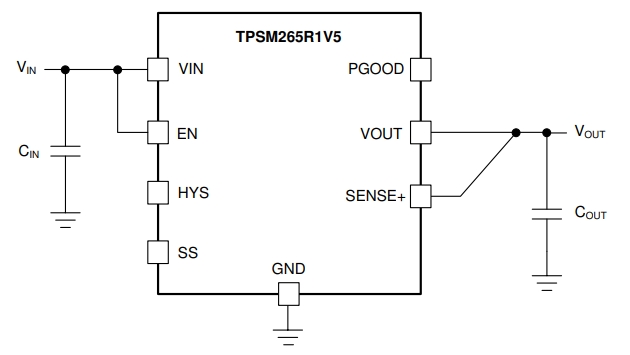

產品說明：TPSM265R1V5SILR 是一款緊湊、易用的模塊，其運行時具有寬輸入電壓范圍，最大連續輸入電壓高達 65V。該模塊完全集成了一個控制器、多個 MOSFET 和一個輸出電感器。該模塊設計用于在小型 PCB 封裝中快速、簡便地實施電源設計。此模塊具有 3.3V 和 5V 兩種固定輸…
產品說明：
TPSM265R1V5SILR 是一款緊湊、易用的模塊，其運行時具有寬輸入電壓范圍，最大連續輸入電壓高達 65V。該模塊完全集成了一個控制器、多個 MOSFET 和一個輸出電感器。該模塊設計用于在小型 PCB 封裝中快速、簡便地實施電源設計。此模塊具有 3.3V 和 5V 兩種固定輸出電壓選項，和一個 1.223V 至 15V 的可調節輸出電壓選項。每種選項的負載電流額定值均為 100mA。TPSM265R1 在脈沖頻率調制 (PFM) 模式下運行，從而提高了輕載條件下的效率。其控制方案無需環路補償，并可提供出色的線路和負載瞬態響應。
應用
? 現場發送器和過程傳感器
? 位置 和 接近傳感器
? PLC、DCS 和 PAC
? 伺服驅動器電源模塊
? 負輸出應用
特性
? 3V 至 65V 的寬輸入電壓范圍
? 輸出電壓選項：
– 可調節電壓：1.223V 至 15V
– 固定電壓：3.3V 或 5V
? 100mA 輸出電流
? 10.5μA 靜態電流
? ±1% 內部電壓基準
? PFM 運行模式
? –40°C 至 125°C 的環境溫度范圍
? 可實現低 EMI 的有效壓擺率控制
? 符合 CISPR11 (EN55011) EMI 標準
? 單調啟動至預偏置輸出
? 電源正常狀態標志
? 具有遲滯功能的精密使能和輸入 UVLO
? 具有遲滯功能的熱關斷保護
? 2.8mm x 3.7mm x 1.9mm 封裝
? 使用 WEBENCH? Power Designer 并借助TPSM265R1 創建定制穩壓器設計
