Microchip PCI11400 PCIe交換機（帶USB 3.2主機控制器）將USB 3.2 Gen 2主機控制器和可定制I/O相結合。PCI11400提供4通道（4x8GT/s）上行端口和1通道（1x8GT/s）下行端口，可滿足嵌入式應用中對更高帶寬PCIe的需求。它支持8GT/s的最大線路速率，并通過PCIe修訂版4.x認證。…
Microchip PCI11400 PCIe交換機（帶USB 3.2主機控制器）將USB 3.2 Gen 2主機控制器和可定制I/O相結合。PCI11400提供4通道（4x8GT/s）上行端口和1通道（1x8GT/s）下行端口，可滿足嵌入式應用中對更高帶寬PCIe的需求。它支持8GT/s的最大線路速率，并通過PCIe修訂版4.x認證。該器件可通過單個或多個通道提供PCIe上行，以適應系統架構，從外部接口到交換結構和端點控制器的實施均與PCIe兼容。
特性：
集成式PCI交換機結構
最大有效載荷：512字節
集成式PCIe物理接口
4通道 (4x8GT/s) 上行端口
支持單通道、雙通道或四通道鏈路
單通道 (1x8GT/s) 下行端口
集成USB 3.2 Gen 2 (10Gbps) 物理 接口
集成式xHCI USB 3.2 Gen 2（10Gbps）USB主機控制器
2x 10Gbps Gen 2 PHY
4x USB HS/FS/LS PHY
用于USB Type-C?或Type-A的多種配置選項
全面的電源管理功能
PCIe 3.1低功耗子狀態（LPSS）L2（帶AUX 電源）
電源和I/O
集成上電復位電路，具有可配置的欠壓/過壓保護
閉鎖性能超過150mA，符合EIA/JESD 78 II類標準
JEDEC 3A級ESD性能
UART
RS232/RS485 的產品評估板
自動方向控制
支持標準和高級速度
基本或全面信號支持
其他功能
多功能GPIO
可編程引腳多路復用器
能夠使用低成本25MHz晶體或時鐘，以簡化物料清單
SPI外設接口
SMBus目標接口
SMBus控制器接口
PVT傳感器
JTAG TAP
封裝
無鉛、符合RoHS指令的132引腳DRQFN封裝
環境條件
有商業級和工業級溫度等級可供選擇
應用
單板計算機 (SBC)
移動性混合
工業PC (IPC)
邊緣網關
存儲擴展
相關產品

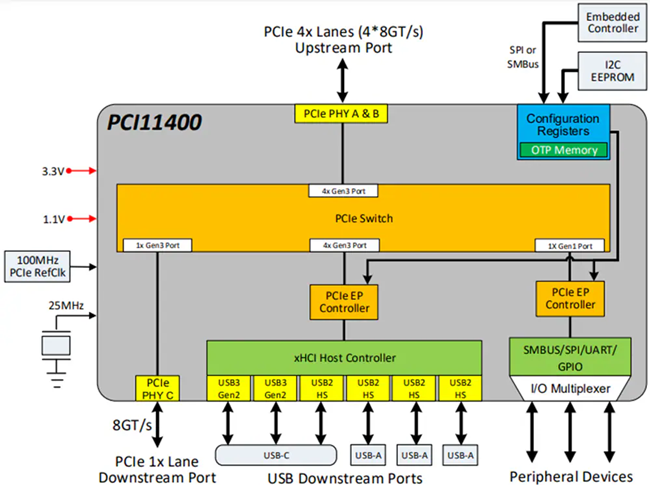

框圖
