概述：

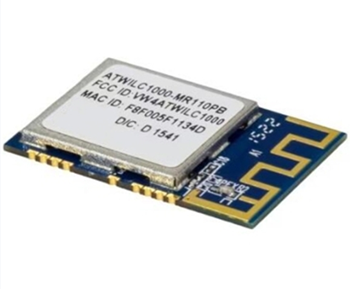

ATWILC1000是一個IEEE 802.11 b/g/n物聯網鏈路控制器模塊。ATWILC1000通過一個簡單的SPI/SDIO到Wi-Fi接口連接到Microchip AVR/SMART MCU、SMART MPUs和其他資源要求最低的處理器。
ATWILC1000支持單流1x1 802.11n模式，經測試吞吐量高達46 Mbps UDP和28 Mbps TCP/IP。ATWILC1000具有完全集成的功率放大器、LNA、開關和電源管理功能。唯一需要的外部時鐘源是一個高速晶體或振蕩器。
ATWILC1000可以在Linux、RTOS或裸機環境中使用。
產品特性
- IEEE 802.1 b/g/n 20 MHz (1x1) 解決方案
- 2.4 GHz ISM 頻帶內的單空間流
- 集成功率放大器和 T/R 開關
- 通過高級物理層信號處理實現卓越的靈敏度和范圍
- 先進的均衡和信道估計
- 先進的載波和定時同步
- 支持 Wi-Fi Direct? 和軟 AP
- 支持 IEEE 802.11 WEP、WPA、WPA2 和 WPA2-Enterprise 安全協議
- 通過硬件加速兩級 A-MSDU/A-MPDU 幀聚合和塊確認實現卓越的 MAC 吞吐量
- 片上內存管理引擎可降低主機負載
- SPI 和 SDIO 主機接口
- 工作條件
- 工作溫度 -40°C 至 +85°C
- 輸入/輸出電源電壓（VDDIO）： 1.62V 至 3.6V 1.62V 至 3.6V
- 電源 (VBATT)： 3.0V 至 4.2V 3.0V 至 4.2V
- 省電模式
- <1 μA 深度掉電模式（典型值：3.3V I/O
- 380 μA 休眠模式，保留芯片設置（用于信標監控）
- 片上低功耗睡眠振蕩器
- 通過引腳或主機 I/O 事務快速從休眠模式喚醒主機
參數
產品種類：WiFi模塊 - 802.11
系列：ATWILC1000
支持協議：802.11 b/g/n
頻率：2.4 GHz
數據速率：13 Mb/s, 54 Mb/s
接口類型：I2C, SDIO, SPI, UART
輸出功率：16.9 dBm, 19.5 dBm
電源電壓-最?。? V
電源電壓-最大：4.2 V
傳輸供電電流：173 mA, 239 mA
接收供電電流：63 mA
最小工作溫度：- 40°C
最大工作溫度：+ 85°C
濕度敏感性：Yes
協議 - WiFi - 802.11：WiFi
單位重量：16 g
