最新資訊ACPL-C797T-000E是一款光隔離型 1 位 2 階 Sigma-Delta (Σ-Δ) 調制器器件，符合 AEC-Q100 1 級汽車認證標準。該調制器非常適合用于電機相電流測量等應用中的低電平信號源。
介紹：
Broadcom ACPL-C797T-000E是一款光隔離型 1 位 2 階 Sigma-Delta (Σ-Δ) 調制器器件，符合 AEC-Q100 1 級汽車認證標準。該器件基于光耦合技術，通過電流隔離將模擬輸入信號轉換為高速數據流。該器件采用5V電源供電，動態范圍為79 dB。200 mV的差分輸入范圍（滿量程320 mV）非常適合在電機相電流測量等應用中直接連接分流電阻或其它低電平信號源。
該器件采用緊湊的表面貼裝拉伸SO-8封裝，提供電機驅動設計人員精確測量電流所需的可靠性、小尺寸、出色的隔離和跨汽車溫度范圍的穩定性能。Broadcom耦合器隔離產品提供關鍵汽車和高溫工業應用所需的增強絕緣和可靠性。

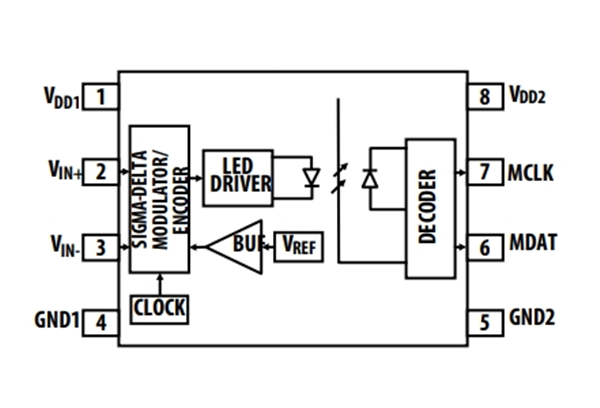

功能框圖：
功能特點：
符合 AEC-Q100 1 級測試準則
汽車工作溫度 -40 至 +125°C
1 位 2 階 Σ-Δ 調制器
10MHz 內部時鐘
16 位分辨率，無缺碼（12 位 ENOB）
信噪比 (SNR)：典型值 79 dB
增益誤差：±1
±200mV 線性范圍，單 5V 電源（±320mV 滿量程）
數字接口寬電源范圍： 3 至 5.5 V
高共模抑制：25 kV/μs

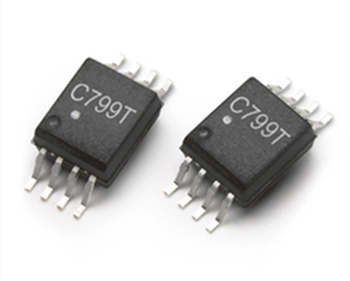

緊湊型表面貼裝拉伸 SO-8 封裝
全球安全認證：
UL 1577（5000 VRMS/1 min.）
IEC/EN/DIN EN 60747-5-5：1414VPEAK 工作電壓
應用：
? 汽車電機相電流和導軌電流檢測
? 汽車電機逆變器直流母線電壓檢測
? 汽車 DC/DC 轉換器電壓/電流檢測
? 汽車 AC/DC（充電器）電壓/電流檢測
? 汽車電池組電壓/電流檢測
? 通用電壓/電流檢測和監控
