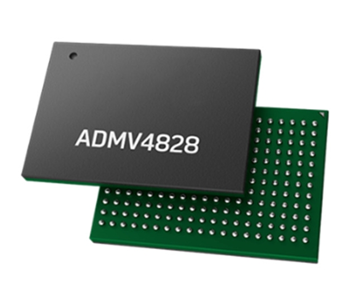

ADMV4828BBCZ是一款絕緣體上硅(SOI)、24.0 GHz至29.5 GHz、mmW 5G波束形成器。
器件概述
ADMV4828BBCZ是一款絕緣體上硅(SOI)、24.0 GHz至29.5 GHz、mmW 5G波束形成器。RF集成電路(RFIC)高度集成，包含16個獨立的發射和接收通道。ADMV4828通過獨立的RFV和RFH輸入/輸出支持八個水平和八個垂直極化天線。
ADMV4828可通過3線式或4線式串行端口接口(SPI)進行編程。片上集成低壓差(LDO)穩壓器可為SPI電路生成1.0 V電源電壓，從而降低所需的電源域數。
特性
RF 范圍：24.0 GHz 至 29.5 GHz
輸出功率 >12.5 dBm（3% EVM，400 MHz 64 QAM 5G NR波形，每通道僅為340 mW）
使用5G NR、WiFi 5、WiFi 6和CPE UL波形實現完整的特性
在5G NR寬通道帶寬下不會降低EVM性能
16個可配置的發射和接收通道
雙極化、8個水平和8個垂直通道
快速TDD開關時間（使用TRX_x引腳）
匹配50 Ω、單端RF輸入和輸出
單個發射器通道功率檢波器和溫度傳感器
集成單個接收通道過載檢測電路
高分辨率、6位VM用于控制相位
高分辨率、6位和5位DVGA用于控制幅度
存儲器用于2048個共用發射和接收波束位置
NVM用于相位和增益校準
需要雙電源：1.8 V和1.2 V（集成片內LDO穩壓器可提供1.0 V電壓）
3線式或4線式SPI支持高達133 MHz的SPI時鐘速度（參閱AN-2074應用筆記ADMV4828應用筆記）
304引腳、10 mm × 8.5 mm CSP_BGA封裝
應用
? mmW 5G應用
? 寬帶通信
