IPG20N04S4L-11 - 英飛凌汽車級雙N溝道MOSFET產品描述：
IPG20N04S4L-11 是英飛凌（Infineon）推出的 汽車級雙N溝道增強型功率MOSFET，屬于 OptiMOS?-T2 系列，采用 PG-TDSON-8-4 封裝（5×6mm），具有超低導通電阻（11.6mΩ） 和 40V 漏源電壓，適用于汽車電子、工業控制及輕負載開關等應用。
關鍵特性：
雙N溝道設計：集成兩個獨立MOSFET，節省PCB空間，提高系統集成度。
超低導通電阻：11.6mΩ（典型值）@ 10V, 17A，顯著降低功率損耗。
高電流能力：連續漏極電流達 20A，適用于大功率開關應用。
汽車級認證：
符合AEC-Q101標準，支持 -55°C ~ +175°C 寬溫工作范圍。
MSL1 峰值回流焊溫度達 260°C，滿足汽車制造工藝要求。
低柵極電荷（26nC @ 10V），優化高頻PWM控制效率。
100% 雪崩測試，增強器件在瞬態高壓下的可靠性。
符合RoHS標準，環保無鉛設計。
產品優勢：
雙超S08可替代多個DPAK，實現PCB面積的顯著節省和系統級成本降低。
鍵合線直徑為200微米，支持高達20安培的電流
更大的源極引線框架連接，適用于鍵合線連接
封裝：PG-TDSON-8-4
與相同芯片尺寸的DPAK相比，具有相同的熱性能和電氣性能。
裸露焊盤提供卓越的熱傳導性能（具體取決于芯片尺寸）
單個封裝內集成兩個N溝道MOSFET，配備2個獨立的引線框架
技術參數：
產品種類: MOSFET
封裝 / 箱體: TDSON-8
晶體管極性: N-Channel
通道數量: 2 Channel
Vds-漏源極擊穿電壓: 40 V
Id-連續漏極電流: 20 A
Rds On-漏源導通電阻: 11.6 mOhms
Vgs - 柵極-源極電壓: - 16 V, + 16 V
Vgs th-柵源極閾值電壓: 1.7 V
Qg-柵極電荷: 26 nC
最小工作溫度: - 55 C
最大工作溫度: + 175 C
Pd-功率耗散: 41 W
明佳達電子供應信息

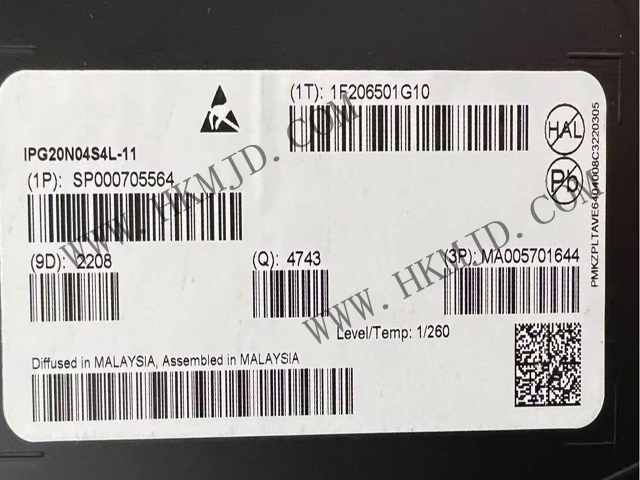

深圳市明佳達電子有限公司現貨供應IPG20N04S4L-11 汽車級MOSFET，公司致力于為客戶提供原廠正品的電子元器件，確保產品的質量和可靠性。憑借完善的庫存管理和物流體系，明佳達電子能夠快速響應客戶需求，提供及時的供貨服務。歡迎有需求的客戶聯系明佳達電子，獲取詳細的產品信息和報價。
聯系方式：
QQ：1668527835
電話：+86 13410018555（陳先生）
郵箱：chen13410018555@163.com
官網：737420.cn
