產品簡介

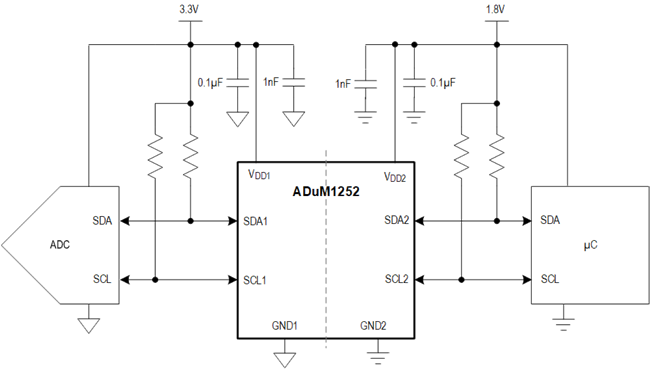

ADuM1252雙向I2C隔離器為需要在同一線路上雙向傳輸數據的應用（例如I2C）提供兩個雙向開漏通道。為了防止閂鎖行為，第1側輸出包含特殊緩沖器，可將邏輯低電平電壓調節為0.64V，并且輸入邏輯低電平閾值比輸出邏輯低電平電壓至少低50mV。第2側具有不調節邏輯低電平輸出電壓的傳統緩沖器。
ADuM1252在隔離器的第1側和第2側均具備1.71V至5.5V獨立電源。該器件的工作頻率高達2MHz。每側均提供21μA的超低待機電流，非常適合電池供電系統。
ADuM1252首先對總線引腳進行預充電，然后監視總線狀態以發現空閑總線或檢測I2C停止條件，再連接第1側和第2側，從而為第2側的熱插拔連接提供無干擾總線連接。
器件：ADUM1252ASA
類型：數字隔離器
應用：隔離式I2C/SMBus接口、電池管理系統、以太網供電(PoE)、電機控制系統。
產品特點
低VOL(MAX)可實現更高的I2C器件兼容性
第1側：0.69V
第2側：0.4V
超低功耗可延長電池使用時間
400kHz時每通道142μA（典型值）
較寬的獨立VDD1/VDD2電源范圍支持更多邏輯電壓電平并可實現電平轉換
兩側均為1.71V至5.5V
增強型熱插拔第2側I/O
初始第2側連接發生在總線空閑或停止?fàn)顟B(tài)，以防止數據損壞
雙向I2C數據傳輸高達2MHz SCL
用于高級總線拓?fù)涞碾p向SCL
支持跨越隔離柵的時鐘延展和多個控制器
強大的灌電流能力可降低RPULL-UP值，從而實現更快的總線速度
第1側：5mA
第2側：50mA
為數字信號提供穩健的電氣隔離
可持續耐受(VIOWM)
8引腳窄體SOIC：445VRMS
可承受±10kV浪涌，符合IEC 61000-4-5標準
爬電距離和電氣間隙
8引腳窄體SOIC： 4mm
安全和法規認證（申請中）
IEC60747-17（申請中）
增強型VIORM窄體SOIC：630VPEAK
UL 1577（申請中）
8引腳窄體SOIC：1分鐘3000VRMS
IEC/EN/CSA 62368-1（申請中）
IEC/EN/CSA 61010-1（申請中）
CAN/CSA-C22.2第14-18號（申請中）
深圳市明佳達電子有限公司（供應、回收）ADUM1252ASA超低功耗、雙向I2C隔離器。
