STW14NK50Z：意法半導體SuperMESH? N溝道500V/14A功率MOSFET - 明佳達現貨供應原裝正品STW14NK50Z產品概述STW14NK50Z是意法半導體(STMicroelectronics)推出的N溝道功率MOSFET，屬于SuperMESH?系列產品。STW14NK50Z采用TO-247封裝，具有500V的漏源極電壓和14A的連續漏極…
STW14NK50Z：意法半導體SuperMESH? N溝道500V/14A功率MOSFET - 明佳達現貨供應原裝正品
STW14NK50Z產品概述
STW14NK50Z是意法半導體(STMicroelectronics)推出的N溝道功率MOSFET，屬于SuperMESH?系列產品。STW14NK50Z采用TO-247封裝，具有500V的漏源極電壓和14A的連續漏極電流能力。STW14NK50Z以其優異的開關性能和可靠性廣泛應用于電源轉換和電機驅動等領域。
作為一款高性能功率MOSFET，STW14NK50Z采用了意法半導體先進的MDmesh?技術，實現了低導通電阻(0.34Ω)和高開關速度的完美平衡。STW14NK50Z的柵極驅動電壓范圍為±30V，閾值電壓為3.75V，適合各種功率開關應用。
STW14NK50Z主要特性
STW14NK50Z具有多項卓越特性，使其在功率電子設計中表現出色：
高電壓能力：STW14NK50Z支持500V的漏源極電壓，適用于高壓應用
大電流能力：14A的連續漏極電流，滿足大多數功率開關需求
低導通電阻：僅0.34Ω的RDS(on)，減少導通損耗
快速開關：16ns的上升時間和12ns的下降時間，提高效率
寬溫度范圍：工作溫度范圍-55℃至150℃，適應嚴苛環境
集成齊納保護：內置齊納二極管，增強器件可靠性
符合環保標準：STW14NK50Z符合RoHS規范，無鉛設計
STW14NK50Z關鍵參數
STW14NK50Z的主要技術參數如下：
漏源極電壓(VDS)：500 V
連續漏極電流(ID)：14 A
脈沖漏極電流(IDM)：56 A
導通電阻(RDS(on))：0.34 Ω
輸入電容(Ciss)：2000 pF
柵源擊穿電壓：±30 V
閾值電壓(VGS(th))：3.75 V
功率耗散：150 W
封裝形式：TO-247
STW14NK50Z的這些參數使其成為高效率電源轉換和電機驅動的理想選擇。
STW14NK50Z典型應用
STW14NK50Z憑借其優異的性能參數，在多個領域都有廣泛應用：
開關電源：STW14NK50Z可用于AC-DC、DC-DC轉換器等開關電源設計
電機驅動：適用于工業電機、風扇和泵等驅動電路
照明系統：LED驅動和HID照明電源的理想選擇
工業控制：PLC、逆變器和UPS等工業設備中的功率開關
汽車電子：車載充電器和電源管理系統中的功率元件
STW14NK50Z在這些應用中展現了高可靠性、高效率的優勢，是工程師設計功率電路的優選器件。
明佳達供應信息

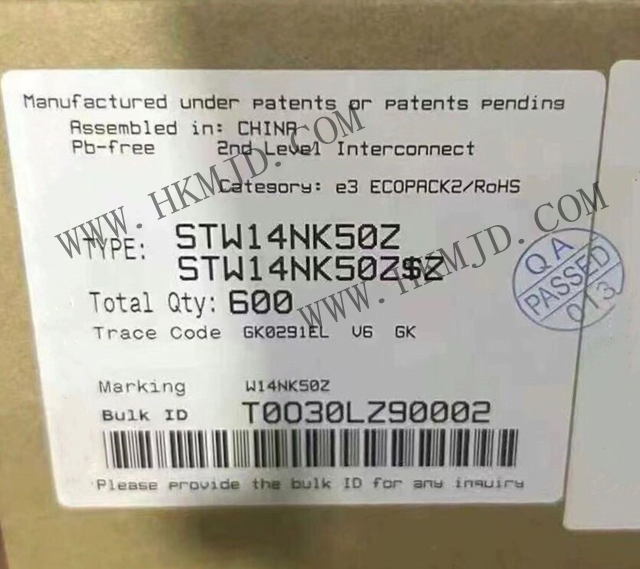

明佳達電子作為專業電子元器件分銷商，目前備有STW14NK50Z的現貨庫存，所有產品均為原裝正品，提供完整質量保證。STW14NK50Z采用TO-247封裝，包裝方式為管裝(Tube)，可滿足客戶從樣品需求到批量生產的各類采購需求。
