概述

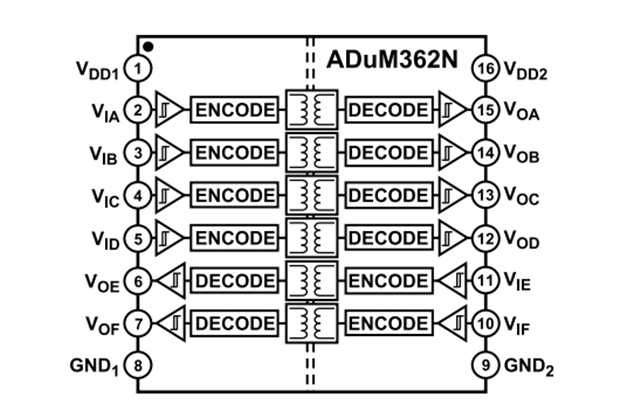

ADUM362N1BRQZ是一款基于（ADI）iCoupler? 技術的 6 通道數字隔離器。該器件結合了高速互補金屬氧化物半導體 （CMOS） 和背靠背單片空芯變壓器技術，具有出色的性能特性，并滿足 CISPR 32/EN 55032 B 類 5 Mbps 的限制。ADUM362N1BRQZ最大傳播延遲為 10 ns，在 5 V 工作電壓下，脈寬失真小于 3 ns。通道匹配非常嚴格，最大值為 3.0 ns。
ADUM362N1BRQZ數據通道是獨立的，有多種配置可供選擇，額定耐壓為 3 kV rms。此器件在兩側的電源電壓范圍內工作，電壓范圍為 2.25 V 至 5.5 V，這與低壓系統兼容，并實現了跨隔離柵的電壓轉換功能。
ADUM362N1BRQZ隔離器具有以下主要特性
高共模瞬態抗擾度：180 kV/μs（典型值）
對輻射和傳導噪聲具有很高的魯棒性
低傳播延遲
5 V 工作電壓為 6.2 ns（最大值 10 ns）
低動態功耗，1 Mbps 時為 <1.65 mA/通道
2.25 V 至 5.5 V 電平轉換
150 Mbps 的最大保證數據速率（5 V 工作電壓）
高溫作：125°C
安全和監管認證
RQ-16 [QSOP] 封裝
UL 1577（申請中）
VISO = 3000 VRMS（持續 1 分鐘）
這些特性使得ADUM362N1BRQZ在需要高可靠性和高速數據傳輸?shù)南到y(tǒng)中表現出色，特別是在工業自動化和醫療設備等領域有著廣泛的應用前景。
基本參數
產品：ADUM362N1BRQZ
通道數量：6 Channel
數據速率：150 Mb/s
絕緣電壓：3000 Vrms
電源電壓：2.25 V 至 5.5 V
工作電源電流：11.5 ns
傳播延遲時間：6.2 ns
工作溫度：- 40°C 至 + 125°C
封裝/箱體：QSOP-16
濕度敏感性：Yes
產品類型：Digital Isolators
脈沖寬度：6.6 ns
脈沖寬度失真：0.3 ns
應用領域
ADUM362N1BRQZ隔離器廣泛應用于以下領域：
串行外設接口 （SPI） 數據轉換器隔離
具有靈活數據速率 （CAN FD） 工業現場總線隔離的 RS-485 和控制器局域網
PWM 控制器信號隔離
通用多通道隔離
