深圳市明佳達電子有限公司供應及收購電機控制 LV8968BBUWR2G 適用于汽車應用的多用途三相無刷直流前置驅動器，其開發符合 ISO 26262 標準。

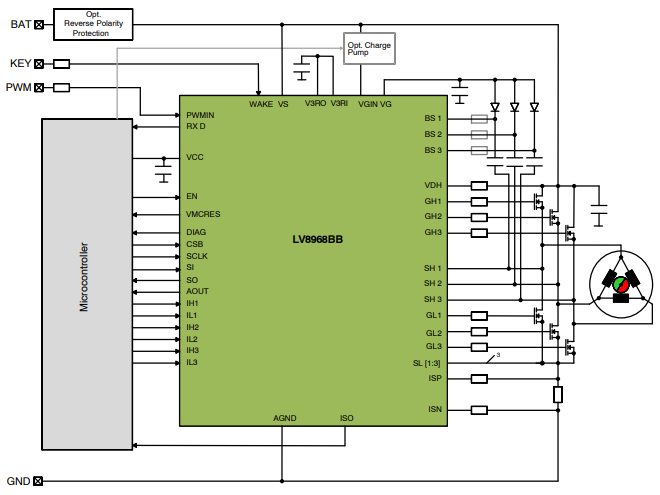

LV8968BBUWR2G器件說明
這款三相外設前置驅動器提供 BEMF（反向電動勢）輸出，寬工作電壓范圍和 AEC-Q100 認證使其成為汽車應用的理想之選。六個柵極驅動器為外部電源橋提供 400 mA（典型值）柵極電流，允許使用低電阻功率 FET 和邏輯電平 FET。所有 FET 都具有過流、短路、過熱和柵極欠壓保護功能。多種保護和監控功能使該器件適用于有功能安全（FuSa）要求的應用。三個獨立的低端源引腳允許進行多種分流測量，以適應外部 FOC（現場導向控制）選項。
該器件還包括一個可編程線性穩壓器、一個快速電流檢測放大器以及一個用于微控制器和 FOC 支持的窗口看門狗。
特性
8 V 至 28 V 全驅動電源，瞬態容差為 4.5 V 至 40 V
使用邏輯電平模式，擴展電壓范圍為 6 V 至 33 V
高達 30 kHz 的電機 PWM，帶單獨的六門控制或帶集成可編程死區時間的驅動-3 模式
廣泛的系統保護功能，包括：
? 外部 FET 漏極-源極短路檢測
? 過流關斷
? 低柵極電壓警告
? 過溫警告和關閉
? 過壓/欠壓保護
? 安全設計 ASIL B
用于存儲關鍵系統參數的非易失性 (OTP) 存儲器
用于高達 50 mA 外部負載的 5 V / 3.3 V 線性穩壓器
用于參數設置和診斷訪問、動態訪問死區時間、放大器增益和短路電平的 SPI 接口
寬電壓使能線路和 PWM 接口
集成窗口看門狗定時器功能
通過 AEC-Q100 認證并具備 PPAP 能力
熱效率高的裸露晶粒 48 引腳 SQFP 封裝，瞬態工作溫度可達 175°C
典型應用
? 懸掛系統、駐車制動器、變速箱、 轉向泵、真空泵、電池 電池組冷卻、滑動門、升降門等。
? 機器人
? 輕型電動車和動力
? 工業設備
? 白色家電
