最新資訊器件說明：DRV8317HREER 三相無刷直流電機驅動器提供三個集成MOSFET半橋，用于驅動5V、9V、12V或18V直流電源軌的三相無刷直流 (BLDC) 電機或1節至4節電池供電應用。該器件提供集成三相電流檢測，無需外部檢測電阻器。DRV8317具有集成LDO，可提供穩定的3.3V電源軌，能夠?yàn)椤?/p>
器件說明：

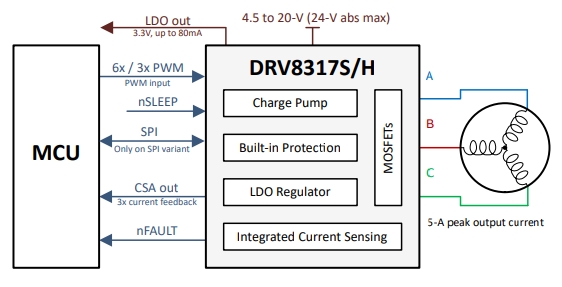

DRV8317HREER 三相無刷直流電機驅動器提供三個集成MOSFET半橋，用于驅動5V、9V、12V或18V直流電源軌的三相無刷直流 (BLDC) 電機或1節至4節電池供電應用。該器件提供集成三相電流檢測，無需外部檢測電阻器。DRV8317具有集成LDO，可提供穩定的3.3V電源軌，能夠?yàn)镸CU、邏輯電路、霍爾傳感器等外部負載提供高達80mA的電流。
DRV8317 提供了可配置的 6x 或 3x PWM 控制方案，可用于使用外部微控制器實施有傳感器或無傳感器磁場定向控制 (FOC)、正弦控制或梯形控制。DRV8317 能夠驅動高達 200kHz 的 PWM 頻率。DRV8317 可通過 SPI (DRV8317S) 或引腳 (DRV8317H) 進行高度配置。PWM 模式、壓擺率、電流檢測增益是部分可配置的特性。
該器件集成了多種保護特性，包括電源欠壓閉鎖 (UVLO)、過壓保護 (OVP) 和電荷泵欠壓 (CPUV)。DRV8317還具有過流保護 (OCP)、過熱警告 (OTW) 和過熱關斷 (OTS) 特性，從而保護器件、電機和系統免受故障事件的影響。nFAULT引腳可提示故障條件。
應用：
? 無刷直流 (BLDC) 電機模塊
? 空氣凈化器
? 洗碗機泵
? 掃地機器人
? 洗衣機和烘干機泵
? 無人機和手持設備萬向節
? 筆記本電腦、臺式機和服務器風扇
? 咖啡機
特性：
? 三相 BLDC 電機驅動器
– 用于緩解 EMI 的可配置壓擺率
– 可編程增益電流檢測
– 支持高達 200kHz 的 PWM 頻率
– 集成擊穿保護
? 4.5V 至 20V 工作電壓
– 24V 絕對最大電壓
? 高輸出電流能力
– 5A 峰值電流驅動能力
? 低導通狀態電阻 MOSFET
– TA = 25°C 時的 RDS(ON) (HS + LS)：
130mΩ（典型值）
? 超低靜態電流睡眠模式
– VVM = 12V、TA = 25°C 時為 3μA（最大值）
? 多種控制接口選項
– 6x PWM 控制接口
– 3x PWM 控制接口
? 集成式電流檢測
– 無需外部電流檢測電阻
– 三相電流檢測輸出
? SPI 和硬件器件型號
– 10MHz SPI 接口型號，可實現靈活性
– 引腳可配置型號，可實現簡單性
? 支持 1.8V、3.3V 和 5V 邏輯輸入
? 內置 3.3V ± 4.5%、80mA LDO 穩壓器
? 集成保護特性
– VM 欠壓鎖定 (UVLO)
– VM 過壓保護 (OVP)
– 電荷泵欠壓 (CPUV)
– 過流保護 (OCP)
– 過熱警告和關斷 (OTW/OTS)
– 故障條件指示引腳 (nFAULT)
深圳市明佳達電子有限公司出售、回收（TI）DRV8317HREER 具有集成 FET 和電流檢測功能的 5A 三相電機驅動器，如有需求，歡迎致電聯系我們！
