深圳市明佳達電子有限公司（回收、供應）專為用戶終端而設計 ADMV4680ACDZ（ADI）10.7GHz 至 14.5GHz、4 通道半雙工波束合成器。概述：ADMV4680 是一款 Ku 頻段、半雙工波束合成芯片。該芯片包含用于發送和接收的單端口網絡接口、用于發送和接收的四路分配器以及用于分離…
深圳市明佳達電子有限公司（回收、供應）專為用戶終端而設計 ADMV4680ACDZ（ADI）10.7GHz 至 14.5GHz、4 通道半雙工波束合成器。
概述：

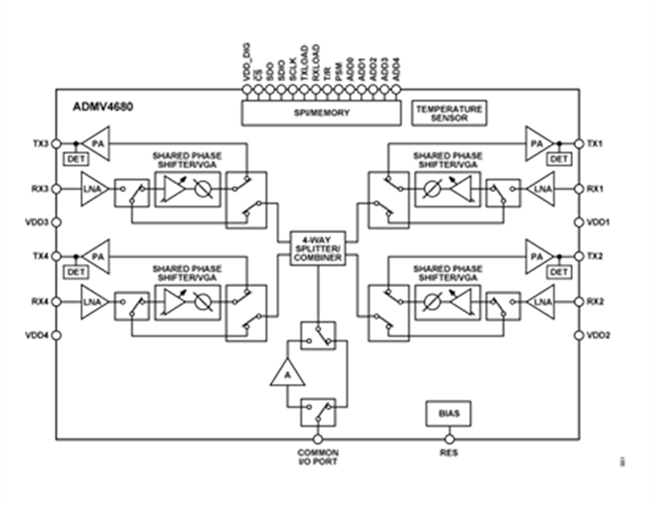

ADMV4680 是一款 Ku 頻段、半雙工波束合成芯片。該芯片包含用于發送和接收的單端口網絡接口、用于發送和接收的四路分配器以及用于分離發送和接收電路的 T/R 開關。中央數字控制器允許通過內核芯片調整每個通道的增益和相位。在四通道配置中，內核芯片接收路徑將四個相位調整信號組合到一個公共射頻端口中。
在發射模式下，四通道芯片將信號從公共射頻端口分配到四個不同的天線端口，調整每條路徑的增益和相位。發射和接收信號與來自其他波束合成器芯片的信號組合，可構成全相控陣天線。ADMV4680 在四個輸出端配有四個檢波器。每個檢波器可以單獨關閉/打開，以節省功耗。此外，ADMV4680 還集成了精度達 10°C 以下的溫度傳感器。
在接收模式下，ADMV4680 在 25°C 和 12.7GHz（包括片外輸入匹配網絡）下的典型噪聲系數為 1.9dB，典型功耗為 78mW。在發射模式下，波束合成器的典型輸出壓縮點 (P1dB) 為 9.5dBm，而典型功耗為 108mW。
在增益和相位可編程能力方面，ADMV4680 具有多個控制選項，需要至少 72 個串行端口接口 (SPI) 時鐘周期，以便對 6 位和 8 位相位分辨率進行編程。
特性：
4 通道 T/R
SPI 控制和單引腳 T/R 控制
通用 SPI 總線支持多達 32 個波束合成芯片
集成功率檢波器
倒裝芯片設計
3.19mm × 2.49mm 裸片尺寸
應用
? 10GHz 至 15GHz 衛星通信系統
