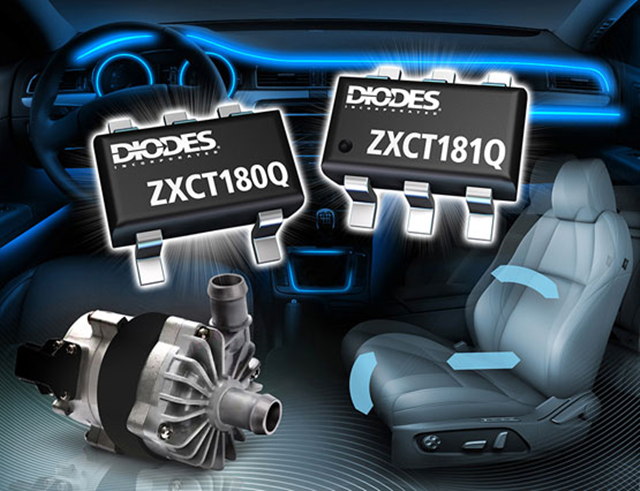

Diodes 公司 (Diodes) (Nasdaq：DIOD)發布符合車用標準的 ZXCT18xQ 系列高精度電流分流監測器。該系列單級儀表放大器可以在高達 26V 的寬廣共模電壓范圍內，精確測量極小的感測電壓，并在2.7V 至 5.5V 的供電范圍內工作。適用的汽車應用包括環境照明控制、電池管理、座椅…
Diodes 公司 (Diodes) (Nasdaq：DIOD)發布符合車用標準的 ZXCT18xQ 系列高精度電流分流監測器。該系列單級儀表放大器可以在高達 26V 的寬廣共模電壓范圍內，精確測量極小的感測電壓，并在2.7V 至 5.5V 的供電范圍內工作。適用的汽車應用包括環境照明控制、電池管理、座椅加熱，以及其他車身控制系統。
ZXCT180Q 電流監測器支持單向電流測量，而 ZXCT181Q 則支持單向或雙向電流測量。ZXCT180Q 具有 2 種引腳配置 (分別為A 版與 B 版)。這兩種版本的OUT 引腳位于不同位置，幫助 PCB 靈活布局。ZXCT181Q 用于雙向電流感測時 (例如在電池管理系統中使用)，會向 REF 引腳引入電壓，用于補償輸出電壓。在感測單向電流時，ZXCT181Q 的 REF 引腳則會連接至 GND。
ZXCT18xQ 系列具有 4 種固定電壓增益選項，分別為20V/V、50V/V、100V/V 及 200V/V。此系列器件可以在 -0.3V 至 26V 共模電壓范圍內測量分流器兩端電壓，不受最大供電電流為 370μA 的供電電壓影響。在 20V/V 時，該系列可支持高達 400kHz 的小信號帶寬，同時可支持 2V/μs 的快速大信號轉換速率(Slew Rate)。這些功能有助于器件檢測到感測電流的急速變化，并且迅速轉換輸出，適用于需要快速響應輸入電流變化的應用。
ZXCT18xQ 系列豐富了 Diodes 公司的 26V 電源軌電流監測產品組合，為先前推出的 ZXCT199Q 及 ZXCT21xQ 系列補充更多功能，這兩個系列產品可在感測電壓低至 10mV 時，支持高精度高側及低側電流感測。
ZXCT18xQ 系列各型號的工作溫度范圍都為 -40°C 至 +125°C。
ZXCT180Q 及 ZXCT181Q 分別采用 SOT25 與 SOT26 封裝。標準規格版本 ZXCT180 及 ZXCT181適用于工業及商業應用。
