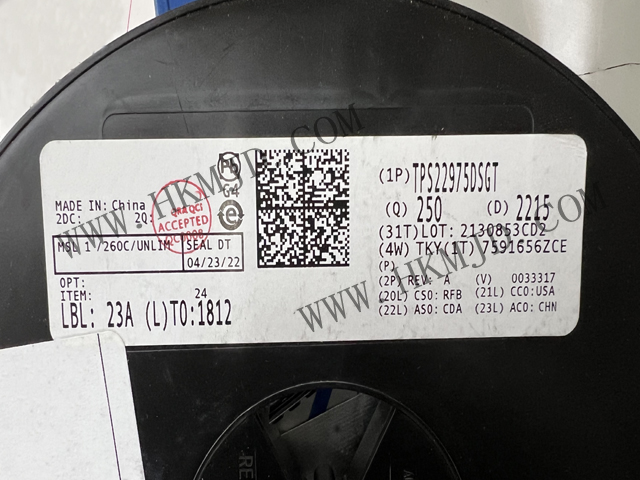

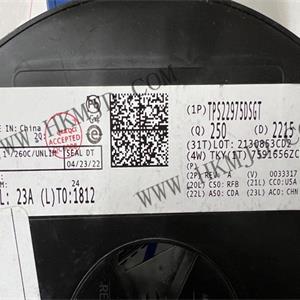

TPS22975DSGT 是一款單通道負載開關，可提供可配置的上升時間來盡量減小浪涌電流。此器件包括一個 N 通道金屬氧化物半導體場效應晶體管 (MOSFET)，可在 0.6 V 至 5.7V 的輸入電壓范圍內運行并可支持 6A 的最大持續電流。此開關由一個開/關輸入 (ON) 控制，此輸入能夠直接連接低電壓控制信號。TPS22975DSGT 包含一個可選 230Ω 片上負載電阻，用于在此開關關斷時進行快速輸出放電。

TPS22975DSGT 采用小型，節省空間的 2mm × 2mm 8 引腳 SON 封裝 (DSG)，集成的散熱焊盤允許該器件產生較高的功率耗散。該器件在自然通風環境下的額定運行溫度范圍為 –40°C 至 +105°C。

TPS22975DSGT 特性

? 集成單通道負載開關

? 輸入電壓范圍：0.6V 至 VBIAS

? VBIAS 電壓范圍：2.5V 至 5.7V

? 導通電阻 (RON)

– RON = 16m（VIN = 0.6V 到 5.7V，VBIAS = 5.7V 時的典型值）

? 6A 最大持續開關電流

? 低靜態電流

– 37μA（VIN = VBIAS = 5V 時的典型值）

? 低控制輸入閾值支持使用1.2V、1.8V、2.5V、3.3V 邏輯器件

? 可配置的上升時間

? 熱關斷

? 快速輸出放電 (QOD)（可選）

? 帶有散熱焊盤的小外形尺寸無引線 (SON) 8 引腳封裝

? 經測試，靜電放電 (ESD) 性能符合 JESD 22 規范

– 2000V 人體模型 (HBM) 和 1000V 帶電器件模型 (CDM)

TPS22975DSGT 產品屬性

制造商: Texas Instruments

產品種類: 電源開關 IC - 配電

類型: Load Switch

輸出端數量: 1 Output

輸出電流: 6 A

導通電阻—最大值: 16 mOhms

運行時間—最大值: 1.45 ps

空閑時間—最大值: 2 us

工作電源電壓: 600 mV to 5.7 V

最小工作溫度: - 40 C

最大工作溫度: + 105 C

安裝風格: SMD/SMT

封裝 / 箱體: WSON-8

系列: TPS22975

TPS22975DSGT 應用

? Ultrabook?

? 筆記本電腦和上網本

? 平板電腦

? 消費類電子產品

? 機頂盒和家庭網關

? 電信系統

? 固態硬盤 (SSD)
