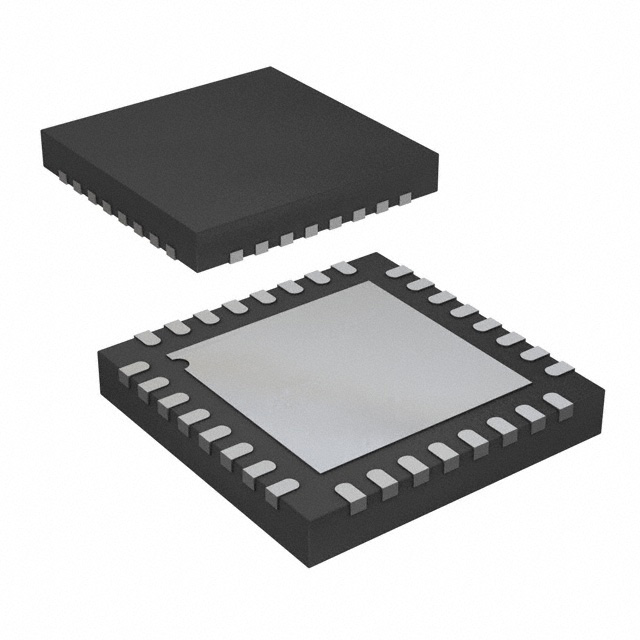

ADL5920ACPZ：射頻功率檢波器——9 kHz 至 7 GHz，雙向 RMS 和 VSWR 檢測器

以下是 ADL5920ACPZ 的產品詳情：

型號：ADL5920ACPZ

封裝：LFCSP-32

類型：射頻功率檢波器

概述：

ADL5920ACPZ 是一款超寬帶雙向檢測器，可以在一個信號路徑中同時測量正向和反向 rms 功率級別以及回波損耗。ADL5920ACPZ 從 5 V 電源消耗 160 mA 電流，并且具有通過 PWDN/TADJS 引腳控制的低功耗關斷模式。ADL5920ACPZ 采用 32 引腳 5 mm × 5 mm LFCSP 封裝，并且適合在 ?40°C 至 +85°C 的環境溫度范圍內運行。

ADL5920ACPZ 產品特性：

寬帶匹配 9 kHz 至 7 GHz 運行

正向和反向功率以及回波損耗測量

輸入范圍為 49 dB ±1.0 dB，最低輸入電平為 ?19 dBm，1 GHz 時 ±1.0 dB

dB 線性 rms（波峰因數敏感）輸出

插入損耗：1 GHz 時 1.1 dB，6 GHz 時 1.9 dB

輸入和輸出回波損耗和 VSWR

1 GHz：22 dB/1.16:1

3 GHz：14 dB/1.5:1

6 GHz：12 dB/1.7:1

輸出 IP3：1 GHz 時為 70.5 dBm

方向性

1 GHz 時為 20 dB

3 GHz 時為 13 dB

6 GHz 時為 5 dB

最大輸入功率

開路或短路端電極為 30 dBm

匹配端電極為 33 dBm

ADL5920ACPZ 應用：

工業計量

寬帶在線功率和回波損耗測量

無線變送器、信號發生器、網絡分析儀和無線通信測試儀中的發射功率控制和自動電平控制

系統模塊、電纜和連接器的基于狀態的監控
