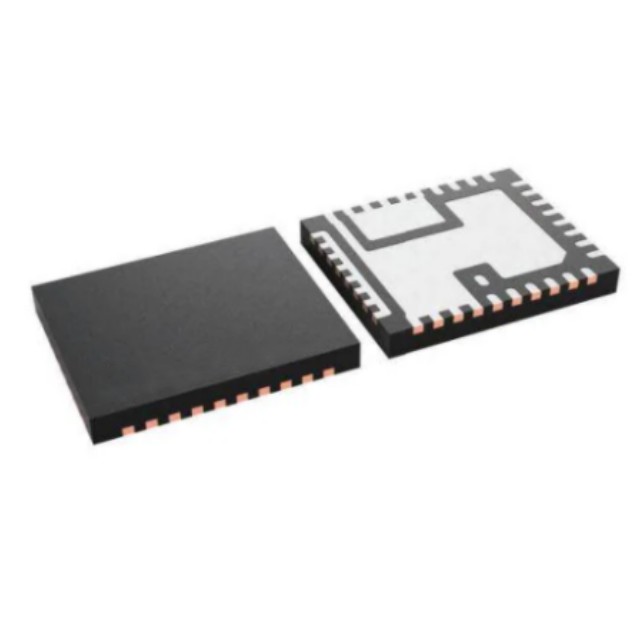

ADC3564IRSBR器件是一款低噪聲、超低功耗、14位、125-MSPS、高速ADC。該器件專為低功耗而設計，噪聲譜密度為-156 dBFS/Hz，具有出色的線性度和動態范圍。ADC3564IRSBR支持中頻采樣，因此適合各種應用。高速控制回路受益于低至一個時鐘周期的短延遲。在125 MSPS時，ADC的功耗僅為137 mW，而在采樣率較低時，功耗也會相應降低。

ADC3564IRSBR采用串行LVDS（SLVDS）接口輸出數據，從而最大限度地減少了數字互連的數量。該器件支持雙線、單線和半線選項。該器件是引腳兼容系列，具有不同的速度等級，采用40引腳VQFN封裝。該器件支持-40至+105?C的擴展工業溫度范圍。

規格

產品種類:模數轉換器 - ADC

系列:ADC3564

安裝風格:SMD/SMT

封裝 / 箱體:WQFN-40

分辨率:14 bit

通道數量:1 Channel

接口類型:Serial

采樣比:125 MS/s

輸入類型:Differential/Single-Ended

結構:SAR

模擬電源電壓:1.8 V

SNR – 信噪比:74.1 dB

最小工作溫度:- 40 C

最大工作溫度:+ 105 C

DNL - 微分非線性:0.9 LSB

ENOB - 有效位數:12 bit

增益誤差:2 %

濕度敏感性:Yes

轉換器數量:1 Converter

Pd-功率耗散:137 mW

功耗:12 mW

參考類型:External, Internal

參考電壓:1.6 V

SFDR - 無雜散動態范圍:75 dBc

關閉:No Shutdown

SINAD - 信噪和失真率:72.4 dB

工廠包裝數量:  3000

電源電壓-最大:1.85 V

電源電壓-最小:1.75 V

THD - 總諧波失真:76 dBc

應用

? 高速數據采集

? 工業監控

? 熱成像

? 成像和聲納

? 軟件無線電

? 電能質量分析儀

? 通信基礎設施

? 控制回路

? 儀器儀表

? 智能電網

? 光譜儀

? 雷達
