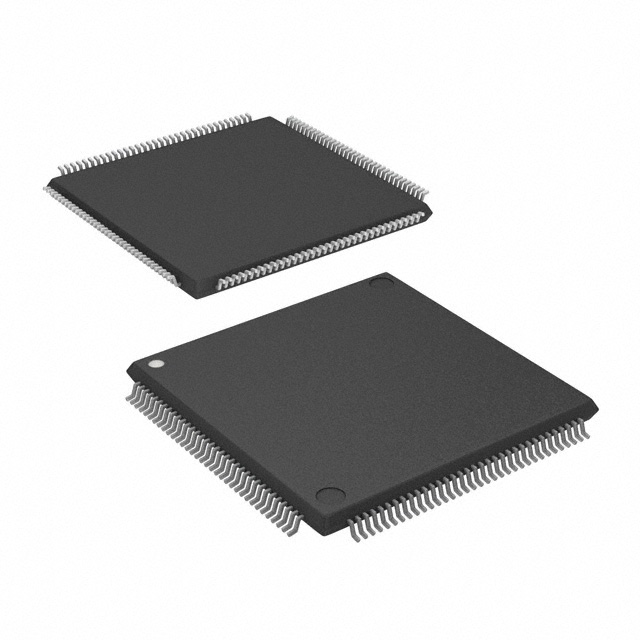

LPC1837JBD144E是基于ARM Cortex-M3的微控制器，適用于嵌入式應用。ARM Cortex-M3是新一代內核，它提供系統增強型特性，例如低功耗，增強調試特性和提供高級別的塊集成支持。

LPC1837JBD144E的CPU工作頻率最高可達180 MHz。ARM Cortex-M3 CPU采用3級流水線和哈佛架構，具有獨立本地指令的和數據總線以及用于系統外設的第三總線。ARM Cortex-M3 CPU還包括一個支持分支推測的內部預取單元。

LPC1837JBD144E包括高達1 MB的閃存和136 kB片內SRAM、16 kB EEPROM存儲器、一個四通道SPI閃存接口(SPIFI)、一個狀態可配置定時器(SCT)子系統、兩個高速USB控制器、以太網、LCD、一個外部存儲控制器和多個數字和模擬外設。

特征

處理器內核

ARM Cortex-M3處理器，CPU頻率高達180 MHz

支持8個區的ARM Cortex-M3內置存儲器保護單元(MPU)

ARM Cortex-M3內置可嵌套向量中斷控制器(NVIC)

非屏蔽中斷(NMI)輸入

JTAG和串行調試(SWD)，串行跟蹤，8個斷點，以及4個監視點

增強型跟蹤模塊(ETM)和增強型跟蹤緩沖區(ETB)支持

系統節拍定時器

片內存儲器

高達1 MB的片內雙塊閃存，帶閃存加速器

16 kB片內EEPROM數據存儲器

用于代碼和數據的136 kB SRAM

支持獨立總線訪問的多個SRAM模塊

包含啟動代碼和片內軟件驅動程序的64 kB ROM

64位通用一次性可編程(OTP)存儲器

時鐘產生單元

工作范圍從1 MHz到25 MHz的晶體振蕩器

全溫度和電壓范圍內，校準到2％精度(Tamb = 0 °C至85 °C時校準到1 %)的12 MHz內部RC振蕩器

超低功耗RTC晶體振蕩器

三個片內PLL允許CPU以最大CPU速率運行， 無需高頻晶振。第二個PLL可用于高速USB，第三個PLL可用作音頻PLL

時鐘輸出

可配置數字外設

AHB上的狀態可配置定時器(SCT)子系統

全局多路輸入陣列(GIMA)允許交叉連接事件驅動外設的多個輸入和輸出，比如定時器、SCT和ADC0/1

串行接口

四通道SPI閃存接口(SPIFI)，1位、2位或4位數據速率高達每秒52 MB

支持RMII接口和MII接口以及DMA的10/100T以太網MAC，可實現低CPU負載下的高吞吐量。支持IEEE 1588時間戳/高級時間戳(IEEE 1588-2008 v2)

一個支持DMA并帶片內高速PHY的高速USB 2.0 主機/設備/OTG接口(USB0)

一個支持DMA、帶片內高速PHY和外部高速PHY ULPI接口的高速USB 2.0 主機/設備接口(USB1)

包含在ROM USB堆棧中的USB接口電子測試軟件

四個支持DMA的550 UART：一個帶全部調制解調器接口的UART、一個帶IrDA接口的UART、三個支持UART同步模式的USART和一個符合ISO7816規范的智能卡接口

多達兩個C_CAN 2.0B控制器，各帶有一個通道。使用C_CAN控制器時不包括對連接到相同總線橋接器的所有其他外設的操作

兩個帶FIFO和多協議功能的SSP控制器。兩個SSP都支持DMA

一個超快速I2C總線接口，具有監控模式和完全符合I2C總線規格的開漏I/O引腳。支持高達1 Mbit/s的數據速率

一個標準I2C總線接口，具有監控模式和標準I/O引腳

兩個I2S接口，一個帶有DMA支持，一個帶有1個輸入和1個輸出。

數字外設

支持外部SRAM、ROM、NOR閃存和SDRAM設備的外部存儲器控制器(EMC)

帶有DMA和一個可編程顯示分辨率高達1024H × 768V的LCD控制器。支持單色和彩色STN面板和TFT彩色面板；支持1/2/4/8 bpp顏色查找表(CLUT)和16/24位直接像素映射

SD/MMC卡接口

八通道通用DMA控制器可訪問AHB總線上的所有存儲器和所有具有DMA功能的AHB從機

多達164個通用輸入/輸出(GPIO)引腳，帶可配置的上拉/下拉電阻

GPIO寄存器位于AHB上以便于快速訪問。GPIO端口支持DMA

所有GPIO引腳中有多達八個GPIO引腳可用作邊沿和電平觸發中斷源

兩個GPIO組中斷模塊可實現基于一組GP輸入輸出引腳的輸入狀態的可編程格式的中斷

四個具有捕獲和匹配功能的通用定時器/計數器

一個電機控制PWM，用于三相電機控制

1個正交編碼器接口(QEI)

重復中斷定時器(RI定時器)

窗口化看門狗定時器

帶有256字節電池供電備份寄存器的獨立電源域上的超低功率實時時鐘(RTC)

用于記錄事件識別和事件時間且?guī)屋斎氲氖录涗浧鳎豢捎呻姵毓╇?/span>

報警定時器；可由電池供電

模擬外設

一個帶DMA支持、數據轉換速率達400 kSamples/s的10位DAC

兩個帶DMA支持、數據轉換速率達400 kSamples/s的10位ADC?？偣灿卸噙_八個模擬通道。每個模擬輸入與兩個ADC都連接

每個器件具有唯一ID

電源

3.3 V（2.2 V至3.6 V）單電源，搭載片內穩壓器，用于內核供電和RTC電源域

RTC電源域可單獨由3 V電池供電

四種低功耗模式：睡眠模式、深度睡眠模式、掉電模式和深度掉電模式

處理器通過不同外設的喚醒中斷從睡眠模式喚醒

通過外部中斷和由RTC電源域的電池供電塊產生的中斷從深度睡眠模式、掉電模式和深度掉電模式喚醒

采用可觸發中斷和強制復位的四個獨立閥值進行的掉電檢測

上電復位(POR)

采用LQFP144封裝

目標應用

工業

消費電子

大型家電

RFID讀卡器

電子計量
