LPC4337JBD144E是Arm Cortex-M4微控制器，適用于嵌入式應用，包含一個Arm Cortex-M0協處理器，高達1 MB的閃存和136 kB片內SRAM，16kB的EEPROM存儲器，四通道SPI閃存接口(SPIFI)，先進的可配置外設如狀態可配置的定時器(SCT)和串行通用 I/O(SGPIO)接口，兩個高速USB控制器，以太網，LCD，一個外部存儲控制器，以及多個數字和模擬外設。LPC4337JBD144E的CPU工作頻率最高可達204 MHz。

Arm Cortex-M4是新一代32位內核，它提供系統增強型特性，例如低功耗，增強調試特性和提供高級別的塊集成支持。Arm Cortex-M4 CPU包含3級流水線，采用Harvard架構，帶有獨立本地指令和數據總線，用于外設的第三條總線，以及包括支持投機分支的內部預取單元Arm Cortex-M4支持單周期數字信號處理和SIMD指令。內核集成了一個硬件浮點單元。

Arm Cortex-M0協處理器是高效節能且易于使用的32位內核，向上代碼和工具兼容Cortex-M4內核。Cortex-M0協處理器設計用作現有8/16位微控制器的替代器件，可提供高達204 MHz的卓越性能，采用簡單的指令集，代碼長度也更短。

特征

Cortex-M4處理器內核

Arm Cortex-M4處理器，工作頻率高達204 MHz

支持8個區的Arm Cortex-M4內置存儲器保護單元(MPU)

Arm Cortex-M4內置可嵌套矢量中斷控制器(NVIC)

硬件浮點單元

非屏蔽中斷(NMI)輸入

JTAG和串行調試(SWD)，串行跟蹤，八個斷點，以及四個監視點

增強型跟蹤模塊(ETM)和增強型跟蹤緩沖(ETB)支持

系統節拍定時器

Cortex-M0處理器內核

Arm Cortex-M0協處理器可加載Arm Cortex-M4主應用處理器

工作頻率高達204 MHz

JTAG

內置NVIC

片內存儲器

高達1 MB的片內雙塊閃存，帶閃存加速器

16 kB片內EEPROM數據存儲器

用于代碼和數據的136 kB SRAM

支持獨立總線訪問的多個SRAM模塊。兩個SRAM模塊可以單獨斷電

包含啟動代碼和片內軟件驅動程序的64 kB ROM

64位通用一次性可編程(OTP)存儲器

可配置數字外設

串行GPIO (SGPIO)接口

AHB上的狀態可配置定時器(SCT)子系統

全局多路輸入陣列(GIMA)允許交叉連接事件驅動外設的多個輸入和輸出，比如定時器、SCT和ADC0/1

串行接口

具有四條通道、速率高達每秒52 MB的四通道SPI閃存接口(SPIFI)

支持RMII接口和MII接口、帶有DMA的10/100T以太網MAC，實現低CPU負載下的高吞吐量。支持IEEE 1588時間戳/高級時間戳(IEEE 1588-2008 v2)

一個支持DMA、帶片內高速PHY的高速USB 2.0 主機/設備/OTG接口

一個支持DMA、帶片內高速PHY和外部高速PHY ULPI接口的高速USB 2.0 主機/設備接口

包含在ROM USB堆棧中的USB接口電子測試軟件

一個支持DMA和帶全調制解調器接口的550 UART

三個550 USART，帶DMA和同步模式支持，擁有一個符合ISO7816標準規范的智能卡接口。一個帶IrDA接口的USART

多達兩個C_CAN 2.0B控制器，各帶有一個通道。使用C_CAN控制器時不包括對連接到相同總線橋接器的所有其他外設的操作

兩個帶FIFO和多協議功能的SSP控制器。兩個SSP都支持DMA

一個SPI控制器

一個超快速I2C總線接口，具有監控模式和完全符合I2C總線規格的開漏I/O引腳。支持高達1 Mbit/s的數據速率

一個標準I2C總線接口，具有監控模式和標準I/O引腳

兩個I2S接口，一個帶有DMA支持，一個帶有1個輸入和1個輸出。

數字外設

支持外部SRAM、ROM、NOR閃存和SDRAM設備的外部存儲器控制器(EMC)

帶DMA支持和一個可編程顯示分辨率高達1024H × 768V的LCD控制器。支持單色和彩色STN面板和TFT彩色面板；支持1/2/4/8 bpp顏色查找表(CLUT)和16/24位直接像素映射。僅適用LPC4357/53器件

安全數字輸入輸出(SD/MMC)卡接口

八通道通用DMA控制器可訪問AHB總線上的所有存儲器和所有具有DMA功能的AHB從機

多達164個通用輸入/輸出(GPIO)引腳，帶可配置的上拉/下拉電阻

GPIO寄存器位于AHB上以便于快速訪問。GPIO端口支持DMA

所有GPIO引腳中有多達八個GPIO引腳可用作邊沿和電平觸發中斷源

兩個GPIO組中斷模塊可實現基于一組GP輸入輸出引腳的輸入狀態的可編程格式的中斷

四個具有捕獲和匹配功能的通用定時器/計數器

1個電機控制脈沖寬度調制器(PWM)，支持三相電機控制

1個正交編碼器接口(QEI)

重復中斷定時器(RI定時器)

窗口化看門狗定時器(WWDT)

帶有256字節電池供電備份寄存器的獨立電源域上的超低功率實時時鐘(RTC)

報警定時器；可由電池供電

模擬外設

一個帶DMA支持、數據轉換速率達400 kSamples/s的10位DAC

兩個帶DMA支持、數據轉換速率達400 kSamples/s的10位ADC。每個ADC有多達八個輸入通道

每個器件具有唯一ID

時鐘產生單元

工作范圍從1 MHz到25 MHz的晶體振蕩器

全溫度和電壓范圍內，校準到2％精度(Tamb = 0 °C至85 °C時校準到1 %)的12 MHz內部RC振蕩器

超低功耗實時時鐘(RTC)晶體振蕩器

三個片內PLL允許CPU以最大CPU速率運行， 無需高頻晶振。第二個PLL可用于高速USB，第三個PLL可用作音頻PLL

時鐘輸出

電源

3.3 V (2.2 V至3.6 V)單電源，搭載片內DC-DC轉換器，用于內核供電和RTC電源域

RTC電源域可單獨由3 V電池供電

四種低功耗模式：睡眠模式、深度睡眠模式、掉電模式和深度掉電模式

處理器通過不同外設的喚醒中斷從睡眠模式喚醒

通過外部中斷和由RTC電源域的電池供電塊產生的中斷從深度睡眠模式、掉電模式和深度掉電模式喚醒

采用可觸發中斷和強制復位的四個獨立閥值進行的掉電檢測

上電復位(POR)

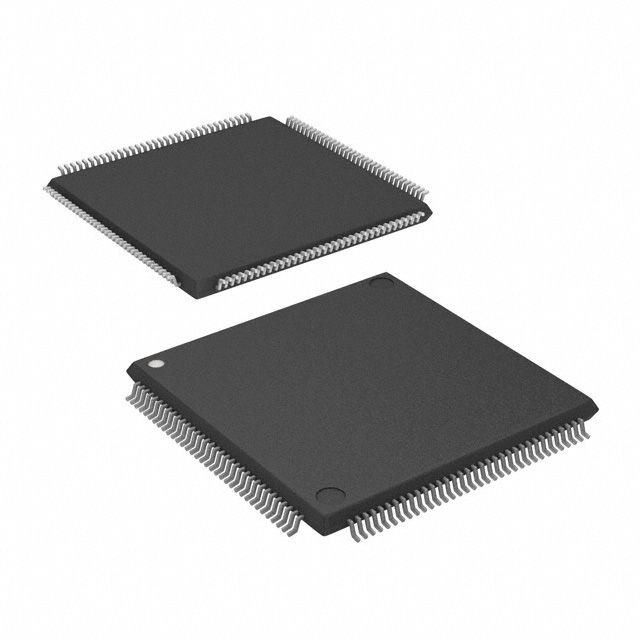

采用LQFP144封裝

目標應用

電機控制

電源管理

大型家電

RFID讀卡器

嵌入式音頻應用

工業自動化

電子計量
